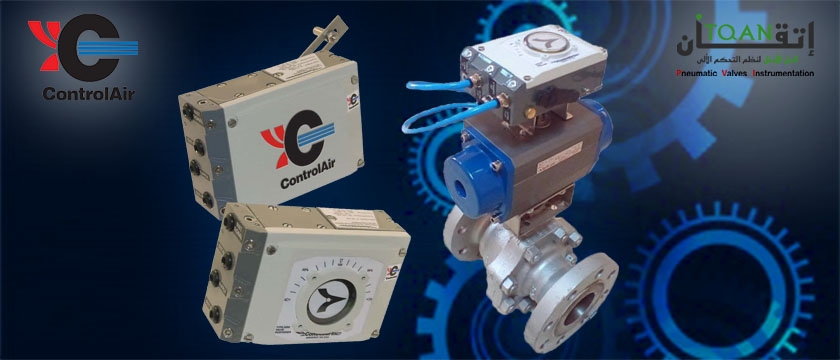

Pneumatic Positioner



تنقسم المحابس بأنواعها المختلفة الي 4 انواع اساسية من حيث طرق التشغيل

  • يدوي : وده بيكون عن طريق يد او hand lever  بتستخدم لفتح المحبس بشكل دوراني او طارة مع lead screw  بتستخدم لفتح المحبس بشكل خطي linear  زي محابس ال gate valve  ، وبيتم استخدام ال gear box  لتسهيل الفتح عن طريق تقليل سرعة الفتح ومضاعفة العزم المستخدم للفتح
  • مشغل نيوماتيك : والنوع ده من المشغلات بيستخدم الهواء المضغوط لعمل عزم ميكانيكي حول ال Shaft  بتاع المحبس فبيقدر انه يفتح المحبس بسرعة كبيرة جدا وبعزوم عالية جدا وممكن يكون rotary  او linear  زي بستم الهواء
  • مشغل هيدروليك : وبيكون نفس فكرة المشغل النيوماتيك الا ان الطاقة المستخدمة لعمل العزم في المشغل هي الزيت المضغوط بدلا من الهواء المضغوط
  • مشغل كهربي : وهو عبارة عن موتور كهربي مع جير بوكس بيحرك المحبس سواء بطريقة rotaryاو linear

في حالة تشغيل المحبس النيوماتيك ، زي محبس الفراشة مثلا ، كان المحبس بيفتح 90  درجة وفي الحالة دي كنا بنسميه quarter turn  يعني فتح وقفل فقط ، وفي الحالة دي مبنقدرش نتحكم في نسبة الفتح

يعني نفترض مثلا اني عاوزافتح المحبس في وقت معين علي نسبة 20 % ، في الحالة دي بنلجأ لل positioner  او متحكم الوضع

ال positioner  بكل بساطة هو جهاز يقدر يتحكم في نسبة فتح وقفل المشفل وبالتالي المحبس بناءً علي قيمة معينة .

من اكتر انواع ال positioners  استخداما هو  ال EP Positioner   أو ال Electro-Pneumatic positioner

والنوع ده بياخد اشارة كهرباء 4-20 mA   او 0-10 V  من الكنترولر ويحولها لاشارة ضغط يتحكم بيها في الأكتويتور ونسبة فتحه او قفله

وهنا نيجي لسؤال مهم ، ازاي ال positioner  يقدر يحول اشارة الكهربا دي لحركة ميكانيكية ؟

اولا اشارة الكهربا بتوصل لحاجة اسمها I to P  converter  او محول اشارة التيار الي اشارة ضغط ، فكرة عمل الجهاز ده عن طريق حاجة اسمها flapper nozzle  ودي فوهة موجودة في اخر المكان اللي بيخرج منه الهوا اللي هيوصل لل positioner  وبيتم التحكم في فتحها وقفلها عن طريق ريشة بتتحرك عن طريق المجال الكهرومغناطيسي لملف coil

الخلاصة ان اشارة الكهربا لما بتوصل لل coil  يحرك الريشة اللي فوق ال nozzle  فيقدر يتحكم في اشارة الهواء اللي هي بتكون من

3-15 psi   وبعدين الاشارة دي توصل للجزء الميكانيكي في الpositioner  فيقدر انه يتحكم في الهوا اللي خارج وداخل من المشغل وبالتالي نسبة الفتح .
